Mengukur Ketinggian Air Menggunakan Arduino UNO Dan Sensor Ultrasonic HC-SR04

Pendahuluan

Dalam tutorial ini, kita akan membahas cara mengukur ketinggian air menggunakan Arduino UNO dan sensor ultrasonic HC-SR04. Proyek ini sangat berguna untuk aplikasi pengukuran tinggi air dalam wadah tertentu seperti tangki atau tempat air lainnya.

Komponen Yang Digunakan

Berikut adalah daftar komponen yang digunakan dalam proyek ini beserta link pembelian di Golite Store:

1. Arduino UNO – Beli Disini
2. Sensor Ultrasonic HC-SR04 – Beli Disini
3. Breadboard dan kabel jumper – Beli Disini

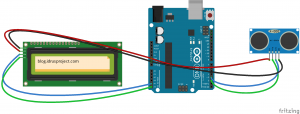

Skema Sistem

Konfigurasi pinout:

• Arduino UNO -> Sensor Ultrasonic HC-SR04
  • 5V -> VCC
  • GND -> GND
  • D2 -> TRIG
  • D3 -> ECHO
• Arduino UNO -> LCD 16×2 I2C
  • 5V -> VCC
  • GND -> GND
  • A4 -> SDA
  • A5 -> SCL

Penjelasan dengan bahasa yang sederhana untuk skema sistem:

• Arduino UNO bertindak sebagai pengontrol utama.
• Sensor Ultrasonic HC-SR04 digunakan untuk mengukur jarak antara sensor dan permukaan air.

Program Arduino

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd (0x27, 16, 2);

#define TRIG_PIN 2
#define ECHO_PIN 3

const int DISTANCE_LOWER_BOUND = 12;
const int DISTANCE_UPPER_BOUND = 2;

long duration;
int distance, percentage;

void setup() {
  Serial.begin(115200);
  lcd.init();
  lcd.backlight();
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
  lcd.setCursor(0,0);
  lcd.print("  WATER LEVEL  ");
}

void loop() {
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  duration = pulseIn(ECHO_PIN, HIGH);

  distance = duration / 29.1 / 2;
  percentage = map(distance, DISTANCE_LOWER_BOUND, DISTANCE_UPPER_BOUND, 0, 100);
  percentage = constrain(percentage, 0, 100);

  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.print(" cm, Percentage: ");
  Serial.print(percentage);
  Serial.println("%");

  lcd.setCursor(0,1);
  lcd.print("Level:");
  lcd.print(percentage);
  lcd.print("%    ");

  delay(500);
}

Library yang harus di download :

• LiquidCrystal_I2C.h

Pengujian

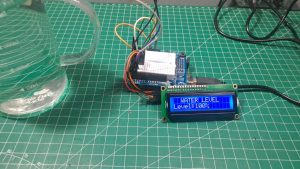

Pada pengujian, kita dapat melihat output jarak dan persentase ketinggian air pada layar LCD.

Kesimpulan

Dengan menggunakan Arduino UNO dan sensor ultrasonic HC-SR04, kita dapat membuat proyek sederhana untuk mengukur ketinggian air. Proyek ini dapat diupdate untuk aplikasi yang lebih kompleks seperti pengiriman data ke server atau pengaturan otomatis pompa air berdasarkan ketinggian air. Selamat mencoba!
